تفاصيل المنتج:
شروط الدفع والشحن:
|
رقم الموديل: | HYT | الجهد االكهربى: | 220 فولت / 380 فولت / 600 فولت |
---|---|---|---|
قوة المحرك (كيلوواط): | 30 كيلو وات | ضربة الشريحة (مم): | 200 ملم |
سرعة العمل: | 10-24 ملم / ثانية | قوة العودة (كن): | 300 كيلو نيوتن |
الوزن (T): | 58 ت | خدمة ما بعد البيع: | خدمة الصيانة والإصلاح الميداني |
نظام التشغيل: | هيدروليكي | ||
تسليط الضوء: | 24 بوصة آلة تشكيل المحملة,30kw آلة تشكيل المحملة,24mm / s آلة تشكيل المحملة |

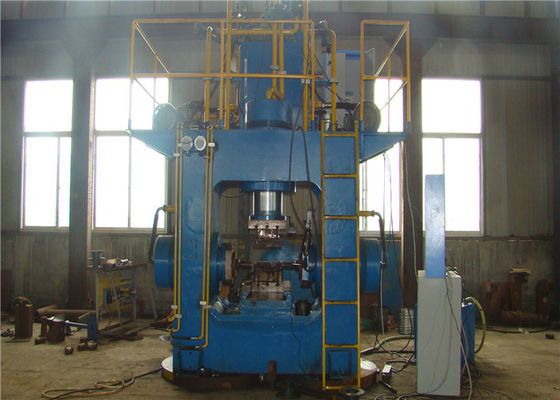

24 بوصة الكربون الصلب / سبائك الصلب آلة تشكيل المحملة
يستخدم هذا النموذج من آلة تشكيل الكوع المحملة لتصنيع وصلة الإنطلاق الكربونية / غير القابل للصدأ ، الآلة كلها ملحومة بلوحة عالية الجودة ، للتأكد من أنها تتمتع بقوة هيكلية عالية.سهل للتشغيل والصيانة.

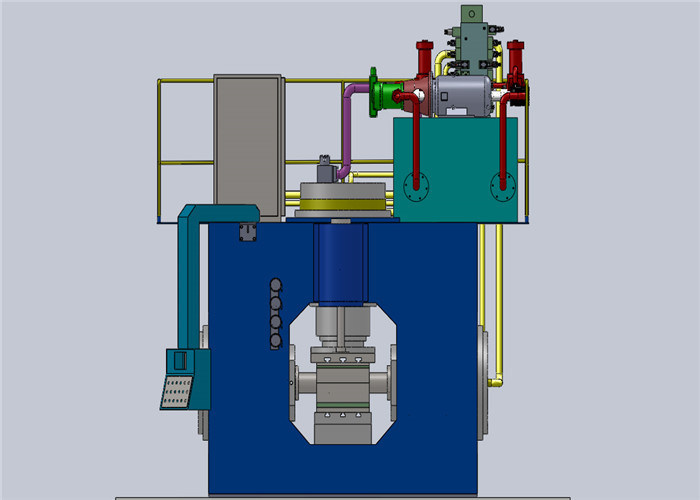

تستخدم آلة التشكيل على شكل حرف T للفولاذ الكربوني ، وأنابيب الفولاذ المقاوم للصدأ في آلة هيدروليكية خاصة ، ومناسبة لمجموعة متنوعة من مواصفات أنبوب الإنطلاق ، وتغيير موضع الأسطوانة ، ويمكن معالجتها وتصنيعها 90 درجة ، 135 درجة وغيرها زوايا وصلة أنبوب المحملة قطر نقطة الإنطلاق 21 مم -630 مم ، وسمك الجدار 3 مم -20 مم ، النظام الهيدروليكي لآلة التشكيل ثلاثية الاتجاهات هو آلية الطاقة الهيدروليكية المثبتة على الجزء العلوي من جسم الطائرة ، عن طريق المضخة ، المحرك ، كتلة تكامل صمام الخرطوشة وخزان الوقود والمكونات الأخرى ، تشتمل آلية الطاقة على ترشيح الزيت وعرض مستوى الزيت بدرجة حرارة الزيت وغيرها من الأجهزة. -آلة تشكيل الطريق هي التصميم الأمثل لجسم الإطار بالكامل لضمان القوة وأجزاء اللحام للكشف عن الخلل غير المدمر ، بعد معالجة الشيخوخة لعملية اللحام ، لضمانالقضاء التام على الإجهاد ، المعدات المستخدمة دون تشوه. يتم تزويد الماكينة بأخدود على شكل حرف T أسفل المنزلق وفوق طاولة العمل لتركيب القالب. يتم توفير جهاز قفل النقطة الميتة على المنزلق لمنع المنزلق من الانزلاق. يتم وضع آلية الطاقة في الجزء العلوي من الماكينة ، ويتم تزويد الجزء العلوي من جسم الطائرة بمنصة أمان وسياج. يعتمد دليل الانزلاق على نوع غير قابل للاسترداد ، وتدوير أوتوماتيكي لزيت رقيق منزلق ، ومجهز بصندوق الزيت وعرض الأعطال جهاز.
تخصيص معامل |
||
الاسطوانة الرئيسية | 300 ضربة 400 مللي متر 1 قطعة | |
الاسطوانة الجانبية الرئيسية | 280 السكتة الدماغية 200 مم 2 قطعة | |
ادفع الأسطوانة | 80 ضربة 150 مللي متر 1 قطعة | |
ضغط نظام العمل الرئيسي | مصنفة | 28 ميجا باسكال |
أقصى ضغط تشغيل للنظام | 32 ميجا باسكال | |
سمك اللوح الرئيسي | Q325 | 30 ملم |
أقصى قوة للأسطوانة الرئيسية | 220 ت | |
أقصى قوة للأسطوانة الجانبية الرئيسية | 200 طن | |
أقصى قوة لدفع الاسطوانة | 10 ت | |
المحرك الرئيسي | 22 كيلو واط | |
تدفق المضخة الرئيسية | 63 لتر / دقيقة | |
محرك صغير | 3 كيلو واط | |
تدفق مضخة صغيرة | 16 لتر / دقيقة | |
قدرة المعالجة القصوى المحملة | مم | D = 1/2 "- 2" |
2. النظام الهيدروليكي
اسم | الكمية | تخصيص |
مضخة العمل | 2 قطع | 63SCY14-1B |
محرك العمل | 2 قطع | 22 كيلو واط |
وحدة محرك العمل | 1 مجموعة | 3KW - FC16 |
صمام هيدروليكي | 1 مجموعة | المدمجة |
نظام التشغيل | 1 مجموعة | تلقائي |
شاشة لمسية | 1 مجموعة |
خدمة ما بعد البيع:
1.بعد الدفع المسبق ، يقدم البائع تخطيطًا أساسيًا ، ومخطط مبدأ هيدروليكي للمعدات ، ومخطط كهربائي ، ومجموعة من التعليمات.بالنسبة للتركيب ، يكون المشتري مسؤولاً عن تكاليف النقل والمعيشة ، ويدفع للموظفين الفنيين مصاريف التركيب والتدريب لكل شخص يوميًا 100 دولار أمريكي.
2-ضمان المعدات بالكامل 12 شهرًا.ضمان المكونات الهيدروليكية والمكونات الكهربائية 3 أشهر.(للعوامل غير البشرية)
3. من إعداد المشتري:
لا. | اسم | لا. | اسم | |
1 | قم بتوصيل الأسلاك والكابلات | 4 | أساس الآلة | |
2 | L-HM46 # زيت هيدروليكي مضاد للتآكل | 5 | خزان مياه ومضخة | |
3 | قوالب دافعة | 6 | آلة قطع |
