تفاصيل المنتج:
شروط الدفع والشحن:
|
| قوة المحرك: | N = 7.5 كيلو واط | سرعة صحن السكين: | 4 ملفات 31、59、86、161 دورة في الدقيقة |
|---|---|---|---|
| نطاق المعالجة: | القطر الخارجي للأنبوب 159-800 مم سماكة جدار الأنبوب 10-180 مم | نطاق تعديل زاوية أداة حامل: | 0-37.5 درجة |
| السفر الجانبي: | 400 ملم | تنظيم عرضي: | ± 50 مم |
| التغذية المحورية السريعة: | ： ± 302 مم / دقيقة | يمكن تشكيله شكل الأخدود: | واحد V ، مزدوج V ، U ، X |
| قطر القاطع: | D = 850 مم | ارتفاع مركز أداة الآلة: | ع = 1150 مم |
| تسليط الضوء: | 400mm / r آلة تجليف الأنابيب,50mm / r آلة الميلان الأنابيب,plc آلة الميلان |
||
50-400 مم / ص آلة تحبيب سرعة الحركة المحورية للتحكم في التردد

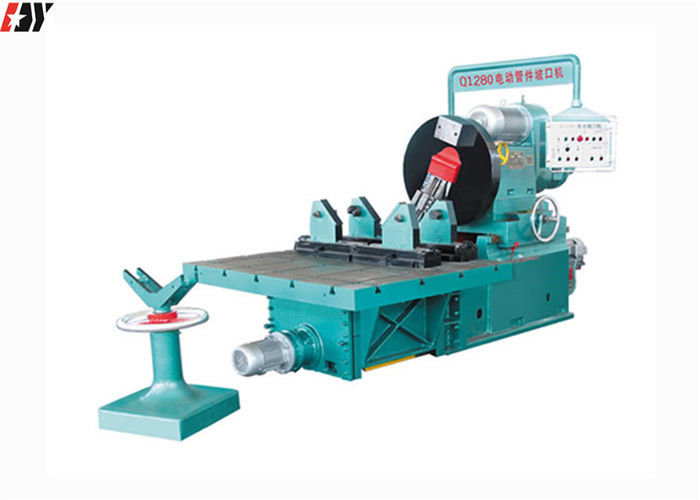

إن آلة الأخدود الكهربائية Q1280 هي لتعلم جميع أنواع مزايا إنتاج آلة أخدود الأنبوب ويحتاج المستخدمون إلى التصميم ، ومناسبة لقطر 159-800 مم وسمك جدار 10-180 مم لمعالجة أخدود الأنابيب المستقيمة.
هذه الآلة هي المعدات الرئيسية لتصنيع أخدود نهاية الأنبوب قبل لحام الأنبوب.لديها قوة قطع قوية وعملية سهلة. متينة. ينتج رأس الطاقة أربع سرعات سرعة مغزل وثلاثة أنواع من سرعة تغذية حامل الأدوات التفاضلية من خلال تغيير التروس.تم تجهيز رأس الطاقة بحامل أداة كهربائي سريع التقدم وآلية التراجع ، والتي يمكن استخدامها بشكل منفصل أو في نفس الوقت مع التغذية التفاضلية. زاوية التثبيت لحامل الأداة على لوحة حامل الأداة قابلة للتعديل من 0 درجة إلى 37.5 درجة تم تجهيز جسم السرير بتغذية طولية كهربائية وآلية ضبط المحاذاة الأفقية اليدوية وجسم السرير ومكونات اللوحة الداعمة.التغذية الطولية الكهربائية لها نوعان من التقدم: التقديم السريع والعمل إلى الأمام.يمكن أن تعمل السرعتان بشكل منفصل أو في وقت واحد أو في الاتجاه المعاكس. تتبنى الماكينة مقعد الشغل على شكل V وقوس الآلة المرفق لوضع قطعة العمل ، وتعديل الرفع الكهربائي لأعلى ولأسفل ، وتعديل المحاذاة الأفقية اليدوي ، ورفع الأسطوانة الهيدروليكية المشابك تركيب الأنابيب ، الحد الأقصى للقطع هو 5 ~ 8 مم ، مما يضمن جودة معالجة الأخدود.تم تجهيز الماكينة أيضًا بقوس دوار ، باستخدام أنبوب أطول للدعم ، يمكن محاذاة المركز لأعلى ولأسفل ؛ يتم تثبيت المكونات الكهربائية في الصندوق الكهربائي الخاص ، ويتم تثبيت عناصر التشغيل في صندوق التشغيل المعلق.يمكن تشغيل كل عمل للآلة على طاولة التشغيل.
آلة تجليف Eblow ذات تحكم رقمي عالي السرعة من النوع الثابت
آلة تشكيل الكوع CNC (PLC)
ميزات الأداء
الأداء عبر الإنترنت: جيد (مصمم وفقًا للمعدات المتصلة بخط الإنتاج)
سرعة الشطف: ≤ 5min / شطبة للأنبوب (dn200 sch40)
القطع المائل: قطع الأنبوب بمعدات أخرى مثل المنشار الشريطي ثم تشكيل كل شطبة.
جودة شطبة: جيد جدا
التطبيق: لتصنيع الحواف ذات الشكل u أو v لعدد من وصلات الأنابيب بسمك جدار ثقيل
المعايير الفنية
قطر الكوع قابل للتطبيق: Dn50-400 (Φ 57-426) / dn100-600 (Φ 114-610) / dn200-800 (Φ 219-813) ؛
سمك جدار الكوع قابل للتطبيق: 4-90 مم ؛6-180 ملم
المواد القابلة للتطبيق: الكربون الصلب ، سبائك الصلب ، الفولاذ المقاوم للصدأ والفولاذ المبرد ، إلخ.
|
