تفاصيل المنتج:
شروط الدفع والشحن:
|
| قوة المحرك: | 7.5 كيلو واط ، ن = 960 دورة في الدقيقة | سرعة قوس السكين إلى الأمام: | 0،0.1،0.25 ملم / ص |
|---|---|---|---|
| نطاق المعالجة من الأنابيب: | Φ159mm - Φ800mm | نوع شطبة: | واحد V ، مزدوج V ، U ، إلخ. |
| اسم العلامة التجارية: | HEIYAN | ضبط زاوية القاطع الداعم: | 0-35 درجة |
| سرعة صحن السكين: | ن = 54-206rpm6 الملف | نطاق المعالجة: | قطر الأنبوب ： Dr = Φ50-Φ425mm سمك جدار الأنبوب ： S = 6-100mm |
| ارتفاع مركز أداة الآلة: | ع = 1000 مم | وزن الآلة: | G = 2000 كجم |
| تسليط الضوء: | آلة تجليف الأنبوب الهيدروليكية Q1245,آلة تجليف الأنبوب الهيدروليكي 7.5KW,آلة تجليف الأنبوب الهيدروليكية CS |
||

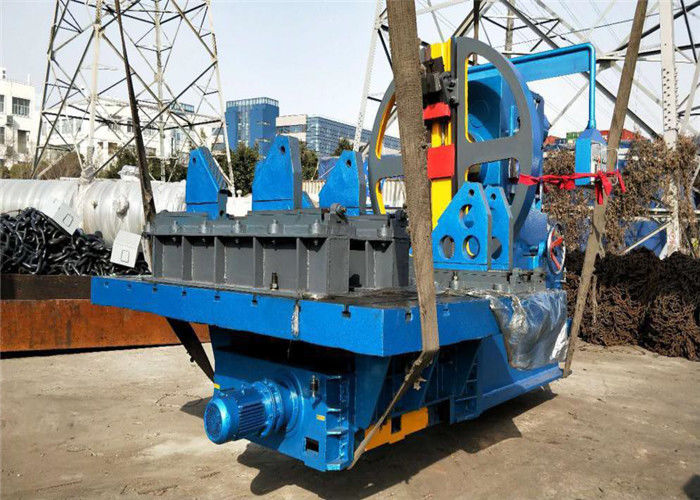

آلة تجليف الأنابيب الهيدروليكية الأوتوماتيكية الكاملة من سبيكة Q1245 CS SS

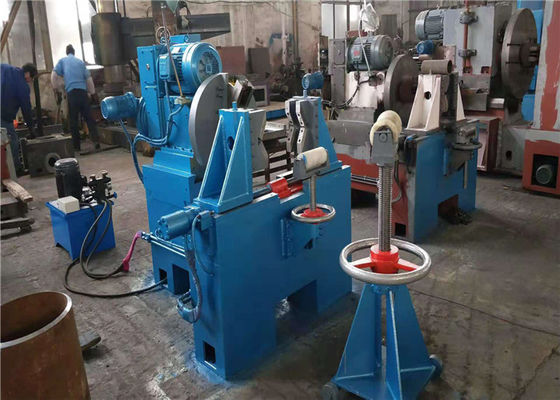

آلة الشق الكهربائية الهيدروليكية Q1245
الملف الشخصي لأداة الآلة:
تمتص آلة الأخدود الكهربائية الهيدروليكية Q1245 مزايا أنواع مختلفة من إنتاج آلة أخدود الأنبوب ويحتاج المستخدمون إلى التصميم ، ومناسبة لقطر 50 - Φ Φ 425 مم وسمك الجدار من 6-100 مم لمعالجة أخدود أنابيب الصلب غير الملحومة.
تستخدم هذه الماكينة إعادة هيكلة رأس الطاقة القياسية بقدرة قطع قوية وصندوق تغذية شعاعي تفاضلي خاص للطاقة ، وربط قطع العمل باستخدام جهاز التثبيت اليدوي ، كما يمكن استخدام مضيف صندوق الطاقة حول الضبط اليدوي وحامل على شكل حرف V للعمل يدويًا ، وضبط المظهر لأعلى ولأسفل هي: أخدود قطع الأنبوب ، التغذية الأوتوماتيكية التفاضلية لرأس الأنبوب المستخدمة في المعالجة ، عندما يكون سمك جدار الأنبوب أقل من 12 مم ، يمكن أيضًا استخدامها في مضيف متحرك يدوي بشري مع تشكيل قطع القاطع في وقت واحد.
الآلة مجهزة بأقواس إضافية وأقواس درفلة.يمكن ضبط الأنبوب لأعلى ولأسفل لتلبية متطلبات مركز المواصفات المختلفة للأنبوب الفولاذي والآلة المائلة.يتم تشغيل صعود وسقوط الأسطوانة الداعمة على الأقواس يدويًا.
الآلة آمنة وموثوقة ومريحة وقابلة للتطبيق على مجموعة واسعة من معدات معالجة أخدود نهاية الأنبوب.
المؤشرات الفنية الاساسية:
1. قوة المحرك: N = 4KW ، N = 960rpm
2. سرعة القاطع: N = 54-206rpm ، ستة تروس
3 ، نطاق المعالجة: قطر الأنبوب: Dr = Φ 50-425 مم Φ
سمك جدار الأنبوب: S = 6-100 مم
4. نطاق ضبط زاوية السكين: اضبط بشكل تعسفي بين 0 و 35
5. سرعة التغذية الأوتوماتيكية التفاضلية: 0، 0.17mm / r
6. سرعة الحركة المحورية اليدوية: 18.8mm / r
حركة الحركة المحورية: 200mm
7. يمكن معالجة الأخدود إلى: مفرد V ، مزدوج V ، U وأشكال أخرى
8. قطر لوحة القاطع: 550mm
9. إرتفاع مركز الآلة: H = 1000mm
10. وزن الآلة: G = 2000Kg
11. طريقة التثبيت: شد مسطح هيدروليكي
| العنصر | اسم | معامل | وحدة | ملحوظة | |
| 1 | وحدة الطاقة | قوة المحرك | 7.5 | كو | المحرك الرئيسي |
| سرعة دوران المحور الرئيسي | 31،59،86،161 | دورة في الدقيقة | 4 وظائف | ||
| معدل التغذية التفاضلية لإطار القاطع | 0،0.25،0.10 | مم / ص | 3 وظائف | ||
| معدل التغذية الكهربائية لإطار القاطع | ± 180 | مم / ص | الركض / 3 وظائف | ||
| قوة المحرك | 0.37 | كو | إطار القاطع للأمام بسرعة | ||
| 2 | جدول الشرائح | ضبط الجانبي | ± 50 | مم | يدوي |
| قوة المحرك | 1.5 | كو | تقديم سريع محوري | ||
| معدل التغذية المحوري السريع | ± 302 | مم / دقيقة | الهرولة | ||
| معدل تغذية العمل المحوري | ± 1.45-14.5 | مم / دقيقة | ضبط سرعة تحويل التردد | ||
| قوة المحرك | 0.75 | كو | محرك محوري | ||
| السكتة الدماغية الطولية | 50-400 | مم / دقيقة | |||
| 3 | منصة المشبك | طاولة العمل المشبك | 1500 × 1200 | مم | |
| المشبك تحمل طاولة العمل | 10000 | كلغ | |||
| صعودا وهبوطا ضبط النطاق | ± 60 | مم | |||
| صعودا وهبوطا ضبط السرعة | ± 57 | مم / دقيقة | |||
| المخفض المروحة | BLD1.1-4-71 | ||||
| 4 | رأس القاطع | قطر رأس القاطع | Φ850 | مم | |
| زاوية إطار القاطع ضبط النطاق | 0-37.5 درجة | ||||
| 5 | نطاق العملية | قطر شطبة (أنبوب) | Φ159-Φ820 | مم | |
| قطر شطبة (كوع) | Φ159-Φ700 | مم | |||
| أقصى سمك للعملية | 150 | مم | |||
| نوع شطبة | مفرد V ، مزدوج V ، U ، إلخ | حسب المشغل | |||
| 6 | حجم الآلة | ارتفاع المركز | 1150 | مم | |
| طول | 3300 | مم | |||
| عرض | 1600 | مم | |||
| ارتفاع | 1850 | مم | |||
| وزن | 5500 | كلغ | |||
